割り込みとクロック入力のシミュレート

µVision4 では、I/O 入力の動作をシミュレートします。I/O ピンがカウンタ入力として設定された場合、ピンが切り替わると、カウンタ値は増加します。次の例に、カウンタ 3 の入力をシミュレートする方法を示します。

// in your C user program
T3CON = 0x004B;              // set T3 Counter Mode

VTREG PORT3（シグナル関数などを使用して）でカウンタ入力 P3.6 を切り替えることができます。

signal void ToggleT3Input (void) {
  while (1) {
    PORT3 = PORT3 ^ 0x0040;             // toggle P3.6
    twatch (CLOCK / 100000);            // with 100kHz
  }
}

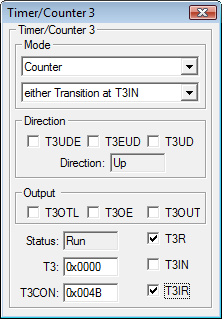

ペリフェラルダイアログでカウンタ 3 ステータスを確認します。

ポートピンが割り込み入力として使用された場合、割り込み入力もシミュレートされます。関連付けられた I/O ピンを切り替えると、割り込み要求が設定されます。
