［パフォーマンスアナライザ］（Performance Analyzer）

Home » デバッグ » デバッグのウィンドウおよびダイアログ » ［パフォーマンスアナライザ］（Performance Analyzer）

µVision4 パフォーマンスアナライザでは、記録した実行時間が表示されます。µVision ARM シミュレータは、プログラムコード全体のタイミング統計を記録します。他の µVision シミュレータ（8051、251、166）は、指定する必要のあるアドレス範囲と関数の実行時間を記録します。

ARM アーキテクチャ用パフォーマンスアナライザ

µVision ARM シミュレータは、実行プロファイラによって収集した既知のアドレス範囲の情報を表示します。デバッグ情報（ARM RealView ツールセットの浮動小数点ライブラリなど）がない場合、アドレス範囲の情報は表示のリストに含まれません。

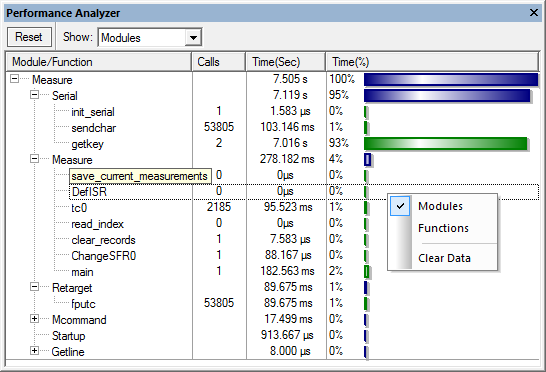

パフォーマンスアナライザのサンプルの表示

結果は、コール情報および時間情報と共に棒グラフで表示されます。

ラベル	説明
［リセット］（Reset）	記録された統計をクリアするボタンです。
［表示：］（Show:）ドロップダウンリスト	モジュールや関数によってグループ化された統計を表示するセレクタです。
［モジュール/関数］（Module/Function）	モジュールまたは関数の名前です。
［コール］（Calls）	関数に対するコールの回数です。
［時間（秒）］（Time（Sec））	関数またはモジュールのアドレス範囲で経過した合計時間です。
［時間（%）］（Time（%））	指定したアドレス範囲または関数で経過した合計時間の割合です。

他のアーキテクチャ用のパフォーマンスアナライザ

他のアーキテクチャ (8051、251、166)では、［コマンド］（Command）ウィンドウの［設定...］（Setup...）ボタンまたは PA コマンドを使用してパフォーマンスアナライザを設定する必要があります。記録するには関数またはアドレス範囲を指定して下さい。

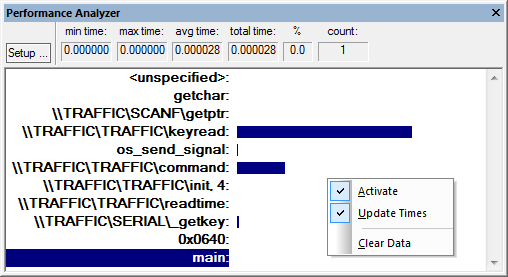

パフォーマンスアナライザ

<unspecified> のアドレスの範囲は自動的に生成されます。指定の関数またはアドレス範囲に含まれないコードの実行にかかった時間を示します。

結果は棒グラフで表示されます。選択した関数やアドレス範囲について、コール回数、最小時間、最大時間、平均時間などの情報が表示されます。

ラベル	説明
［最小時間］（min time）	指定したアドレス範囲または関数で経過した最小時間です。
［最大時間］（man time）	指定したアドレス範囲または関数で経過した最大時間です。
［平均時間］（avg time）	指定したアドレス範囲または関数で経過した平均時間です。
［合計時間］（total time)	指定したアドレス範囲または関数で経過した合計時間です。
%	指定したアドレス範囲または関数で経過した合計時間の割合です。
［回数］（count)	指定したアドレス範囲または関数が実行された合計回数です。
