シグナルの組み合わせ

シグナル関数またはシグナル入力は、簡単に組み合わせることができます。

次のシグナル関数は、「同時に」処理されるように複数のシグナルを呼び出す方法を示しています。

前述の関数を AIN0 VTREG に転送して下さい。

AIN0 = expression.

/*----------------------------------------------------------------------*/
/* Combine the Signals                                                  */
/*----------------------------------------------------------------------*/
//
signal void Startup (void)  {
  swatch (0.1);      // wait 0.1 seconds
  AIN1_Saw ();
  swatch (0.003);    // wait 0.03 seconds
  AIN0_Square ();
  swatch (0.006);    // wait 0.06 seconds
  AIN2_Sine ();
  swatch (0.00000000001);
}


define button "AutoComb", "Startup()"

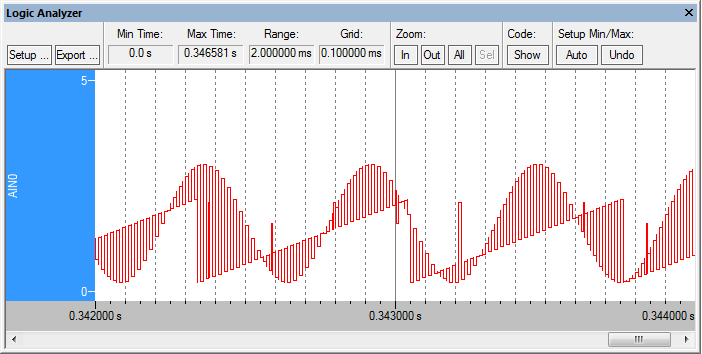

上のシグナル関数では、次の出力が生成されます。

次のシグナル関数に示すように、2 つの正弦波を混在させることも可能です。

/*-----------------------------------------------------------------*/
/* Generate a Sine Wave Input                                      */
/*-----------------------------------------------------------------*/
//
signal void mix_sine (float freq1, float freq2)  {
  float sig1;
  float sig2;
  int z;

  z = 0;

  while (z < 10000)  {   // generate 100 mSec sine wave pulse
//
// Generate 1. Sine Wave input signal
//
    sig1 = __sin (((states * freq1) / CLOCK) * 3.1415926 * 2);

//
// Generate 2. Sine Wave input signal
//
    sig2 = __sin (((states * freq2) / CLOCK) * 3.1415926 * 2);

//
// Input: 1. Sine Wave with 0.5V, 2. Sine Wave with 0.2V, offset 2.5V
//
    AIN0 =  (sig1 * 0.5) + (sig2 * 0.2) + 2.5;
    swatch (0.00001);    // wait 10 uSec
    z++;
  }
}


define button "Combine Sin", "mix_sine(300,2000)"

このシグナル関数をコマンドラインから直接呼び出して、2 つの周波数を生成できます。以下に例を示します。

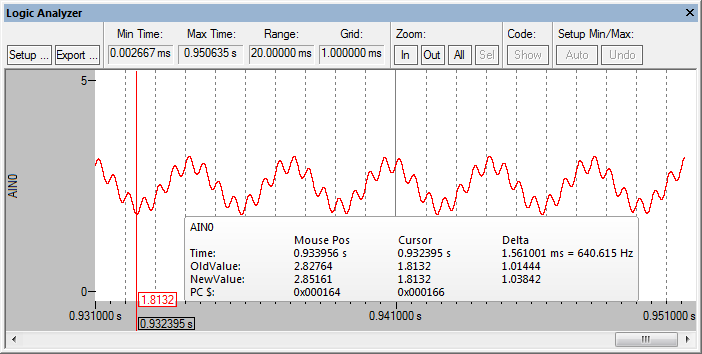

この呼び出しでは、300Hz 振幅 0.5V および 2000Hz 振幅0.2V の入力シグナルを 2.5V のオフセットで生成します。次の［ロジックアナライザ］（Logic Analyzer）ウィンドウは、このシグナルを示しています。
