UART 通信

多くのマイクロコントローラは、標準の UART または RS232 シリアルインタフェースを備えています。µVision4 デバッガは、マイクロコントローラの UART インタフェースをシミュレートし、ターミナルのように機能する 3 つのシリアルウィンドウを提供します。シリアルウィンドウは、［表示］（View）→［シリアルウィンドウ #1 .. #3］（Serial Window #1 .. #3）から開きます。これらのシリアルウィンドウはターミナルのように操作できます。また、ASSIGN コマンドを使用して、コンピュータの使用可能な COM ポートにシリアル出力を送信することもできます。

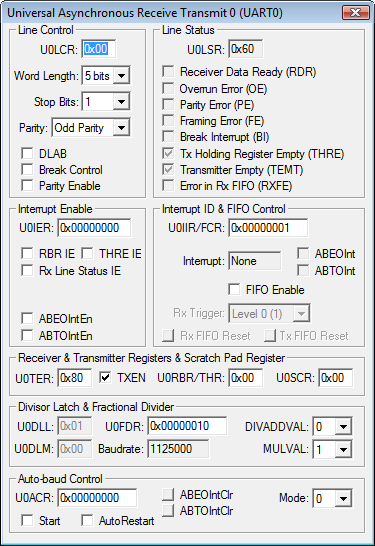

ペリフェラルダイアログ

［ペリフェラル］（Peripheral）メニューのダイアログには、マイクロコントローラシステムの UART の現在の状態が表示されます。ここで、通信速度およびシステムのその他のパラメータを簡単に確認できます。

仮想シミュレーションレジスタ（VTREG）

µVision4 デバッガは、UART 通信のシミュレーション用に以下の仮想シミュレーションレジスタ（VTREG）を実装しています。

VTREG 命名規則における SxIN、SxOUT、および SxTIME はデバイスによって異なります。複数の UART インタフェースを提供するデバイスでは、VTREG 名に S0 または S1 という接頭辞が付けられます。コマンド DIR VTREG を使用して、選択したデバイスの UART インタフェースの仮想シミュレーションレジスタ名をチェックできます。

SxIN VTREG 経由の文字入力

SxIN VTREG では、マイクロコントローラのオンチップシリアルポートへの入力が可能です。

次のデバッグコマンド（デバッガの［コマンド］（Command）ウィンドウに直接入力）は、値をシリアルストリームに入力します。µVision4 デバッガのシリアルウィンドウを使用してシリアルポートに文字を入力することもできます。

SIN = 'A'      /* Input the letter A into the serial stream */
SIN = 0x019E   /* Input the 9-bit value 19Ex into the serial stream */
SIN = 0xA9     /* input value 0xA9 to I/O stream for the UART */

UART 通信タイミングの制御

SxTIME VTREG では、シミュレートされたシリアルポートのタイミングを制御できます。

• 1 の値は、シリアルポートのタイミングがターゲットハードウェアと同じであることを示します。シリアルポート I/O の通信速度の効果を確認する場合は、この値を使用します。
• 0 の値は、すべてのシリアル入出力が同時に発生することを示します。通信速度を考慮する必要がない場合、またはシリアル出力を速くする場合は、この値を使用します。

以下に例を示します。

STIME = 0   /* Set Serial 0 for FAST timing */
STIME = 1   /* Set Serial 0 for accurate timing */

UART シミュレーションの例

次のデバッグスクリプトは、約 19.200 ボーの速度で文字 'A' - 'Z' を送信します。

signal void serialA_Z (void) {
  char ch;

  for (ch = 'A'; ch < 'Z'; ch++)   {
   S0IN = ch;                                // send character
   twatch (CLOCK / 900);
  }                                          /* repeat */
}

サポートのナレッジベース（www.keil.com/support）にある「Automated Serial Input Script」およびその他の例を参照して下さい。
