ノイズシグナル

次のシグナル関数テンプレートを使用して、シグナルパターンにノイズを入れることができます。入力シグナルは、VTREG AIN0 に提供されています。変数ボルト、周波数、オフセット、および期間を使用して、ノイズシグナルを調整できます。

/*----------------------------------------------------------------------*/
/*   Generate Noise Signal on AD Channel 3                              */
/*----------------------------------------------------------------------*/
//
signal void AIN3_Noise (void)  {
  float volts;        // peak-to-peak volatage
  float frequency;    // output frequency in Hz
  float offset;       // volatge offset
  float duration;     // duration in Seconds
  float val;
  long  i, limited;

  volts     = 1.4;
  offset    = 1.6;
  duration  = 0.1;

  printf ("Noise Signal on AD Channel 3.\n");

  limited = (duration * 100000);
  for (i = 0 ; i < limited; i++)  {
    val =  ((float) rand(0)) / 32767.0;
    AIN3 = (val * volts) + offset;
    swatch (0.00001);                // in 10 uSec steps
  }
}

define button "AIN3 Noise","AIN3_Noise()"

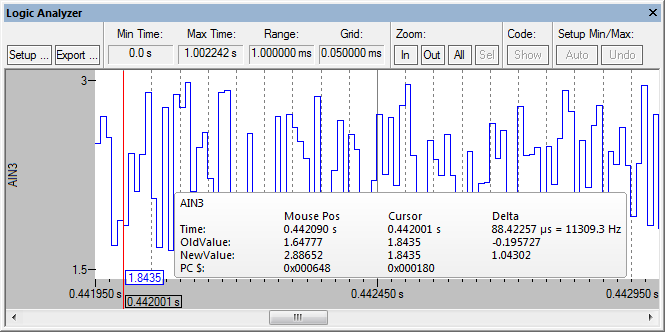

上の設定では、AIN3 入力で次のシグナルが生成されます。
