I/O ポートのシミュレート

µVision4 には、すべての I/O ポートのステータスを示すダイアログがあります。I/O ピンは VTREG を使用して表されます。シグナル関数またはブレークポイントと共にこの VTREG を使用できます。次にサンプルプログラムを示します。

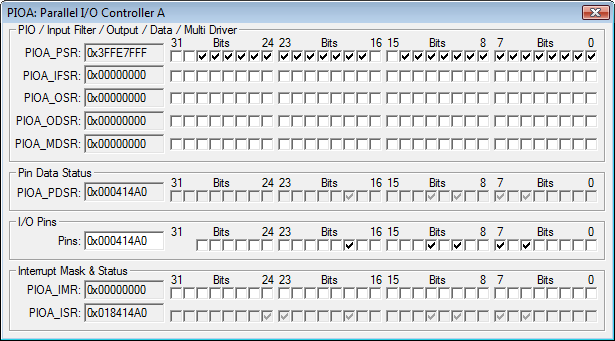

PIOA シミュレーションダイアログ

µVision4 には、すべての I/O ポートのステータスを示すダイアログがあります。I/O ピンは VTREG を使用して表されます。シグナル関数またはブレークポイントと共にこの VTREG を使用できます。次にサンプルを示します。

// in your C user program
PortAvalue = PIOA_PDSR; // read Port A input

µVision4 シミュレータで定義したブレークポイント:

bs write PORT3, 1, "printf (\"Port3 value=%X\\n\", PORT3)"
bs read PORT5, 1, "PORT5 = getint (\"Input Port5 value\")"

C プログラムを実行すると、Port5 入力値を求められます。新しい出力値が Port3 に書き込まれると、出力ウィンドウにメッセージが出力されます。「ペリフェラル変数」を参照して下さい。

ポート入力ダイアログ
